脱硫泵是众多泵类中的一种，具有优异于其他化工泵的耐磨性、耐冲击性和耐腐蚀性，应用比较广泛，是众多企业的首选。
某企业的襄樊五二五LC450/635循环脱硫泵冲刷磨损后导致泵效下降，能耗较之前有明显的增加，该企业保持着良好的合作，涉及合作领域广泛。针对脱硫泵的冲刷磨损在线修复企业前期已经采用索雷技术在多台泵上取得了良好的使用效果，基于此，企业再次将该项目交给索雷。
此次我们修复的目的是恢复泵壳内表面平整光滑，将摩擦系数减小到最低，降低脱硫泵在运行中的能耗。
该脱硫泵遭受的腐蚀形式主要是磨蚀以及腐蚀，我们从此方面入手，选取合适的材料对循环脱硫泵壳进行修复，选用的材料是索雷SD3000以及SD7400两种型号的材料，这两种材料配合使用，能够更好的抗冲击、耐腐蚀、抗磨损、抗高压，并且可以实现在线快速修复，节约大量的时间。

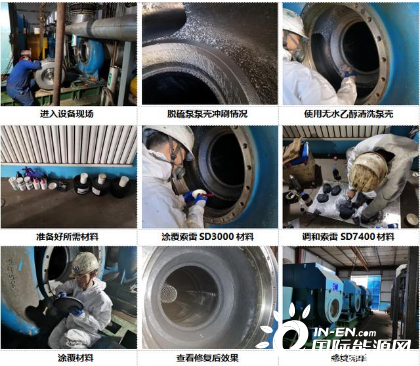

修复步骤如下：
（1）清除泵壳内部残留物，用清水进行清洗（如有条件用70℃以上的热水清洗）；
（2）清洗过后检测泵体表面的Ph值，控制在6-7，并做干燥处理；
（3）对修复部位进行喷砂处理；
（4）喷砂后的表面马上使用99.5%的无水乙醇进行清洗，并涂刷索雷SD3000材料防止表面氧化；
（5）环境温度24℃时，要在底漆涂抹完毕30分钟内涂抹索雷碳纳米聚合物材料SD7400；
（6）SD7400材料涂抹完毕后用专用工具反复刮压，在保证材料密实度的同时，保证修复表面的平整度、光滑度、口环位置尺寸以及流道的合理间隙；
（7）材料固化；常温固化2-4小时后，可以加热固化一定时间。
